PageControl ActiveX Anbindung an InTouch
Getestet mit InTouch Version 7.1 und 8.0.

InTouch Alarme gruppenspezifisch an PageControl übergeben

Diese Variante verwendet die Möglichkeit von InTouch ActiveX Steuerelemente einzubinden.

1  Hierzu wird eine zusätzliche DLL (WWExtAlm.DLL) in das InTouch Verzeichnis kopiert.
        (Normalerweise C:\Programme\FactorySuite\InTouch)

                WWExtAlm.DLL (verwenden Sie die rechte Maustaste und wählen Sie "Ziel speichern unter..." um die Datei zu laden)

2  Diese DLL benötigt eine Konfigurationsdatei (WWExtAlm.INI) die im Windows Verzeichnis abgelegt werden muss.

                WWExtAlm.INI (verwenden Sie die rechte Maustaste und wählen Sie "Ziel speichern unter..." um die Datei zu laden)

Das Windows Verzeichnis ist abhängig von Ihrer Windows Version C:\WINNT (Windows NT 4 und Windows 2000) bzw. C:\WINDOWS (Windows XP).

3  In Ihrem InTouch Projekt muss eine Textvariable (Memory Message) angelegt werden die von dieser Erweiterung angesprochen wird.

                Öffnen Sie das Tagname Directory und legen Sie mit New eine neue Variable an.

                Geben Sie als Tagname LastAlarmString ein.

                Wählen Sie als TagType Memory Message aus.

4  Die Erweiterung ist jetzt eingerichtet. Alle neuen Alarme werden automatisch in dieser Variablen abgelegt.

5  Um die Alarme an PageControl weiterzuleiten wird zunächst das PageControl ActiveX Control installiert.

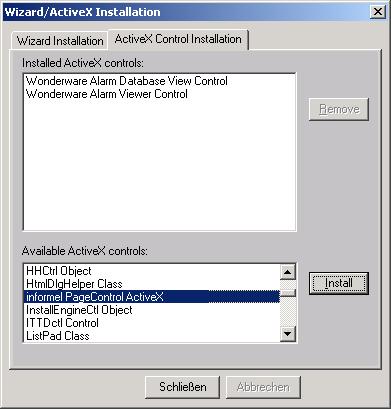

Wählen Sie Special - Configure - Wizard/ActiveX Installation... aus dem WindowMaker Menü.

Wählen Sie informel PageControl ActiveX und drücken Sie Install

   >>

6  Um das Control verwenden zu können muss es auf einem Bild platziert werden.

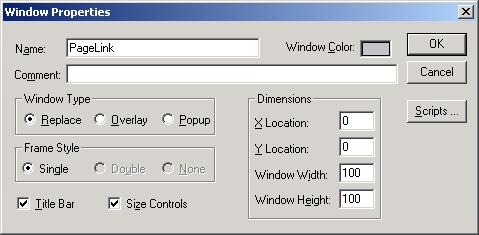

Legen Sie jetzt ein neues Bild mit dem Namen PageLink an.

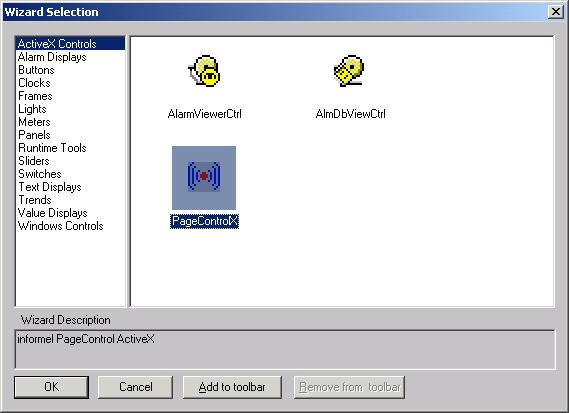

7  Jetzt wird das PageControl ActiveX Control auf dem Bild platziert.

Das Bild sieht jetzt so aus:

Das Control hat automatisch den Namen PageControlX1 erhalten. Kontrollieren Sie dies durch Doppelklick auf das Control.
Es sind keine weiteren Einstellungen an diesem Control notwendig.

8  Damit dieses Fenster zur Laufzeit unsichtbar bleibt werden die Koordinaten auf negative Werte (außerhalb des Bildschirms) gesetzt.

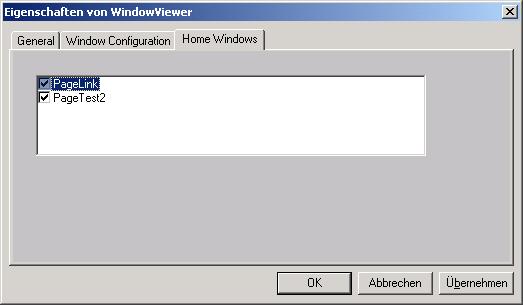

9  Damit das Fenster immer automatisch geöffnet wird muss es in der WindowViewer Konfiguration als Home Window festgelegt werden.

10  Um die Alarme an PageControl weiterzuleiten wird ein Data Change Skript für diese Variable angelegt.

.

11  Dieses Skript extrahiert die Alarmgruppe und den Kommentar aus der Meldezeile.

Es übergibt ein Sendekommando an PageControl mit der Alarmgruppe als Empfängername
und dem Kommentar als Meldetext.

Ist in PageControl ein Empfänger bzw. eine Gruppe mit dem Namen der Alarmgruppe eingerichtet, so wird der Ruf ausgelöst. Anderenfalls wird der Alarm ignoriert. Auf diese Weise kann für jede Alarmgruppe in InTouch ein Meldeziel eingerichtet werden.

Hier der Text des Scripts zum herunterladen

Achtung!
Der Tag LastAlarmString enthält die Letzte Meldung. Dieser Wert bleibt auch dann bestehen, wenn kein Fehler mehr ansteht. Wird ein Fehler also beseitigt und tritt dann wieder auf, so erfolgt kein erneuter Aufruf des Data Change Scripts und damit keine erneute Weiterleitung. Um auch diese Meldungen weiterzuleiten muss der Tag im Script selbst zurückgesetzt werden.

Hierzu ist am Ende des Scripts die folgende Zeile eingefügt.

LastAlarmString = " ";
